隨著鋼結構的廣泛應用，技術難度會越來越大，質量問題也會愈來愈受關注。鋼結構的精度要求高，因此，鋼結構加工過程中的質量控制十分必要，一定要切實有效的抓好各個環節的控制，這樣才能有效的提高鋼結構工程的安裝質量與結構安全。本文主要對鋼結構工程中鋼結構的加工、包裝運輸、加工測量、安裝方案和技術措施作了較為詳細的介紹，并對鋼結構的加工工藝、加工要點作了重點闡述。
　　
　　鋼結構工程因其結構跨度大、自重輕、安裝便捷等優點被廣泛應用于工業工程、大型公共建筑，本文根據鋼結構加工規范要求結合鋼結構工程加工經驗對鋼結構工程加工作簡要闡述。
　　
　　1鋼結構構件主要加工工藝
　　

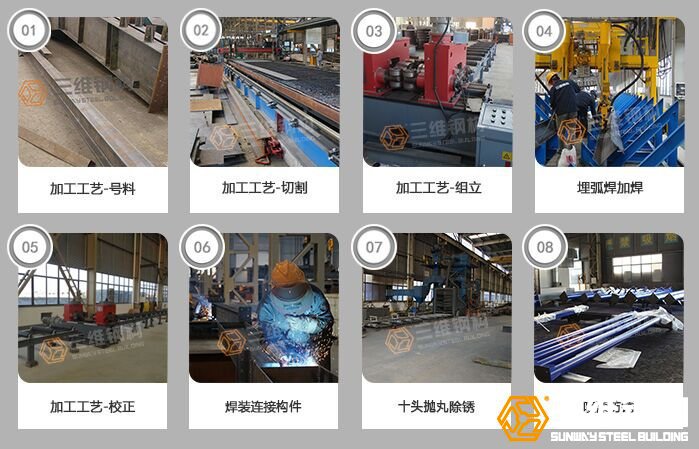

　　本工程的鋼柱,加工工藝流程為:放樣→下料→電腦編程→拼板→CNC切割→組立→埋弧焊接→鉆孔→組裝→矯正成型→鉚工零配件下料→加工組裝→焊接和焊接檢驗→防銹處理、涂裝、編號→構件驗收出廠。
　　
　　1.1鋼結構加工放樣
　　
　　放樣是鋼結構加工工藝中的第一道工序，只有放樣尺寸精確，方可避免以后各加工工序的累積誤差，才能保證整個工程的質量，因此對放樣工作，必須注意以下幾個環節：放樣前必須熟悉圖紙，并核對圖紙各部尺寸有無不符之處，與土建和其他安裝工程有無矛盾核對無誤后方可按加工圖紙上的幾何尺寸、技術要求，按照1：1的比例畫出構件相互之間的尺寸及真實圖形。
　　
　　樣板制出后“必須在上面注上圖號、零件名稱、件數、位置、材料牌號、規格及加工符號等內容”使下料工作不致發生混亂”同時必須妥善保管樣板防止折疊和銹蝕，以便進行校核。
　　
　　為了保證產品質量防止由于下料不當造成廢品，樣板應注意適當增加余量。
　　
　　1.2鋼結構加工拼板
　　
　　拼板時應注意的問題：
　　
　　拼板時應考慮下料切割焊縫的收縮量，適當放出余量，自動切割縫為2MM，手工切割縫為3MM，焊縫收縮量視構件長度一般應放20-30mm。
　　
　　拼板焊應按圖紙對焊縫等級的質量要求進行，焊接前應清除焊縫口銹蝕、油跡、毛刺等，按要求開好坡口單面坡口55±5，純邊高度1.5-2MM采用焊縫清根，焊劑烘潮，焊絲清潔等措施，以保焊縫質量。
　　
　　1.3鋼結構CNC切割
　　
　　CNC切割時應注意的問題:
　　
　　按下料圖要求加工角度樣板,經檢查無誤后方可使用。
　　
　　切割時應考慮割切、焊接的收縮余量及組裝誤差,長度一般應放20～30mm,切割寬度誤差±1mm。
　　
　　編程后,切割機應空機運行,記錄運行軌跡是否與下料尺寸相符,無誤后即可切割。
　　
　　割切時,根據板厚隨時調節火焰大小、氧氣壓力、切割速度,確保切口光順平滑。
　　
　　1.4鋼結構加工組立
　　
　　組立時應注意的問題:
　　
　　翼腹板有對接焊縫時,組立應注意翼腹板焊縫錯開200mm以上。
　　
　　組立時確保腹板對翼板的中心線垂直度偏差為b/100且≤2mm,中心線偏移≤1mm。翼腹板間隙應≤0.8mm,以滿足埋弧焊的需要。
　　
　　定位焊間距一般為300～400mm,焊縫高度不超過設計縫厚度的2/3,焊條型號應與構件材質相匹配。
　　

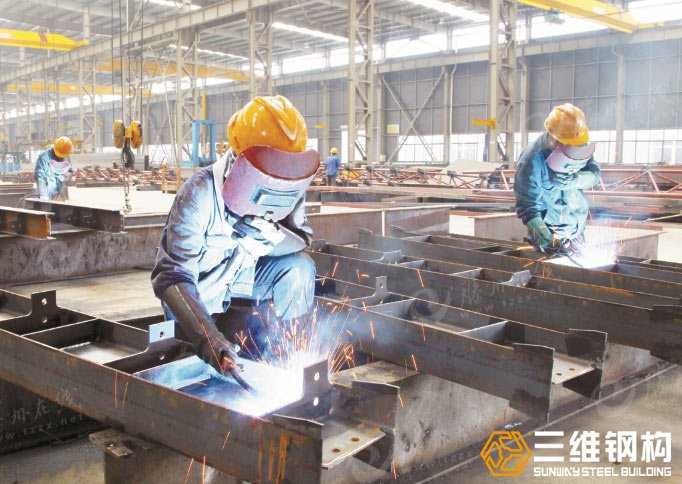

　　1.5埋弧焊
　　
　　埋弧焊應注意的問題:
　　
　　焊接所采用的焊絲、焊劑應與構件的材質相匹配。
　　
　　焊前應對焊絲、焊縫進行清潔,除去油漬、銹跡,焊劑等。
　　
　　焊接時應加引弧板和收弧板,引弧和引出的焊縫長度應大于50mm,焊后應切割。
　　
　　選擇合適的焊接電流、電壓、焊接速度及合理的焊接程序,確保焊接質量,減小焊接變形。
　　
　　1.6鋼結構加工制孔
　　
　　鋼結構安裝時所留A、B級螺栓孔應具有H12的精度,孔壁表面的粗糙度Ra不應大于12.5mm,螺栓孔的允許偏差超過上述標準,不得用鋼塊填塞,可采用與母材料性質匹配的焊條補焊,再重新制孔。
　　
　　制孔方法采用鋼模鉆孔,各種鉆孔全部采用鉆床鉆孔以提高工作效率,保證構件的質量。
　　
　　1.7鋼結構加工矯正
　　
　　鋼材切割或焊接成型后,均應按實際情況進行平直矯正：好的零件在加熱矯正時,加熱溫度應根據Q345性能選定，不得超過900℃。鋼結構在加熱矯正后應緩慢冷卻，不能用水冷卻。矯正的鋼材表面，不應有明顯的裂縫或損傷。
　　
　　2現場鋼結構加工方案及技術措施
　　
　　2.1安裝方案簡述
　　

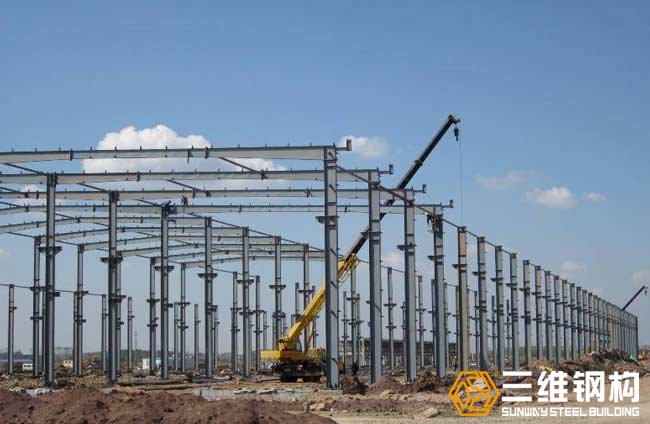

　　本工程鋼結構內容包括:鋼柱、鋼梁安裝和其他構件安裝。由于該工程跨度大、面積大，經多種方案比較，鋼柱用1臺50t汽車式起重機整體吊裝，兩
　　
　　支鋼梁在地面上拼裝后采用2臺50t汽車式起重機同時起吊，輔以2臺曲臂車進行就位安裝。
　　
　　2.2設備選擇
　　
　　綜合考慮工程特點、現場的實際情況、工期等因素，經過反復比較各種方案，從吊裝設備、與土建交叉配合要求及本企業的加工實踐，鋼結構吊裝選擇2臺50t汽車式起重機，作為鋼結構安裝的主要設備。
　　
　　2.3地腳螺栓埋設
　　
　　地腳螺栓的精度關系到鋼結構定位，地腳螺栓的埋設須嚴格保證其精度，地腳螺栓的埋設精度：軸線位移：±2.0mm，標高：±5.0mm。在柱地腳螺栓安裝前，將平面控制網的每一條軸線投測到柱基礎面上，全部閉合，以保證螺栓的安裝精度，然后根據軸線放出柱子外邊線，待安裝鋼柱地腳螺栓的承臺架子搭設好以后，將所需標高抄測到鋼管架子上。
　　
　　2.4鋼架安裝順序
　　
　　按照現場實際情況，結合甲方的加工進度要求，采用合理的安裝順序。安裝順序按內容分為:鋼柱-鋼梁-吊車梁-連系梁-水平支撐-檁條-拉桿-隅撐。
